cara memperbaiki tv gambar bergaris ditengah

hay sobat semua kami akan menjelaskan tentang bagai mana cara memperbaiki tv gambar yang hanya bergaris ditengah. keluhan tv yang mempunyai kerusakan seperti itu sangat sering terjadi pada televisi tabung.

kerusakan ini terjadi karena terjadi karena ada kerusakan dibagian vertikal.sepengatahuan saya kerusakan seperti itu disebabkan oleh IC vertikal dan dibagian situ.
untuk mengetahui kerusakan secara pesti apa penyebab kerusakan garis ditengah ini,kita perlu melaukan beberapa pengecekan komponen dan solderan yang terak atau kaki komponen tidak menyatu dengan PCB .

seperti yang saya jelaskan kerusakan tv yang hanya bergaris ditenga biasa ada kerusakan komponen di IC vertikal.
untuk itu mari kita melakukaan pengecekan dengan langka langka berikut

pertama tama sepperti biasa buka tutup belakang tv anda kemudian tarik mesin tv anda kemudian periksaa solderan komponen biasanya ada solderan yanng retak atau sudah longgar karena seing terkena panas karena pcb sudah berumur lama.

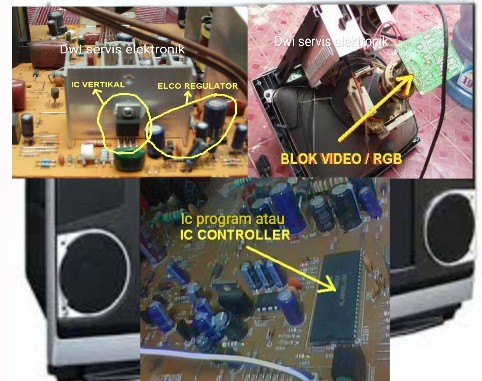

terutama pada solderan pada IC vertikal pada tv anda biasanya menggunakan 7840/7840 jangan lupa juga periksa tegangan yang masuk pada IC vertial tegangan masuk IC vertikal adalah 24 volt

periksa juga komponen pendukung lain seperti elco bisanya 470uf/35v,220uf/35v,100uf/35v,diode dan resistor yang berdekatan di IC vertikal.
tentunya pemeriksaan ini sudah dilakukan dengan penggantian komponen yang baru tapi tidak membuahkan hasil maka anda ukur tegangan yang ada diyoke/defleksi tegangan antara 12/24volt jika lebih dari itu IC vertikal itu rusak anda ganti dengan yang baru
setelah itu hidupkan tv anda kembali bila masih tidak ada perubahan
coba periksa dan menyoder ulang pada bagian IC osilator biasanya sudah retak atau tidak menyatu dengan PCB.
jumbah IC isilator biasannya antara 64 sampai 84 kaki IC.kalau tv cina biasanya menggunakan IC TA 76810.jika tidak membuahkan hasil coba ukur arus yang masuk ke ic vertikal dengan menggunakan avometer .tegangan yang harus keluar adalah 24volt jika kurang dari itu pada ic nya rusak dan harus diganti dengan baru.
jika tidak ada tegangan sedikit pun anda periksa diodahnya kemungkinan rusak dan ganti dengan yang baru ,
kalau semua dicek tidak ada gendala tapi masih gambar tidak menggaris ditengah beaarti IC isilator tv anda rusak dan harus diganti

cukup sudah saya menjelaskan bagaimana cara memperbaiki tv yang mempunyai kerusakan hanya mengeluarkan gambar menggaris ditengah.
semoga bisa membantu masalah anda tersebut dan semoga bisa bermanfaat untu anda semua
